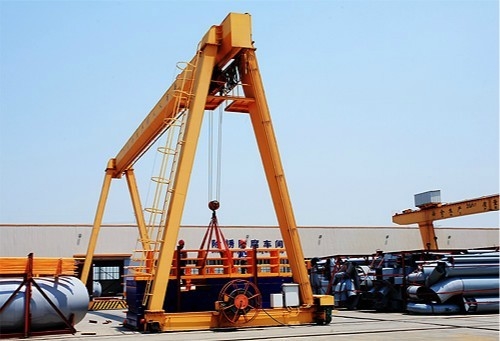

Cavalletto elettrico resistente Crane For Construction della gru 3T-32T del vento

Singola industria di Crane With Hook For Construction del cavalletto della trave della gru elettrica

Descrizione:

La singola gru a cavalletto della trave ha le caratteristiche della struttura semplice, l'installazione facile, resistenza al vento leggera e buona. La trave principale è principalmente struttura a forma di scatola della ferrovia di polarizzazione. Il tipo portale gru della gru elettrica della gru ed il CD, MD ecc molti generi di usi necessari della gru elettrica del modello, sono un genere il mezzo e gru che ha l'asse da muoversi, della gru della piccola scala è la capacità di sollevamento adatta 3t~32t, è adatto la portata è di 12~35 metri, la temperatura di condizioni di lavoro - 20℃ a +40℃.

Caratteristiche di sicurezza:

Dispositivo di protezione di sovraccarico del peso, amplificatore superiore dei materiali del poliuretano del cuscinetto di molto tempo, commutatore di limite di viaggio della gru, funzione più bassa di protezione di tensione, sistema dell'arresto di emergenza, sistema di protezione corrente di sovraccarico ecc!

Caratteristica tecnica:

1. Meccanismo di sollevamento
- Gru elettrica della singola trave
- MDG L tipo: Gru montata laterale con il granchio
2. carrello ferroviario condotto e fascio al suolo dell'estremità
- Ruota flangiata forgiata
- Fascio a forma di scatola saldato rigido
- disposizione compatta

3. Grider principale e gambe
- La trave principale e 4 gambe sono a forma di scatola saldato
- Materiale: acciaio al carbonio con alta qualità di Q235B o di Q355B
- La trave principale è collegata dai bulloni di forza.
- Giunto della saldatura provato dal raggio di X o dall'esame ultrasonico;
- Deflection≤1/800 progettato della portata
4. controllo
- Controllo della cabina
- Controllo del pendente
- Controllo senza fili
5. parti elettriche
- Alimentazione elettrica del conduttore
- Tutto il moto della gru è indipendente e può essere funzionato simultaneamente.
- Grado IP55 di protezione
- Le componenti sono posizionate in un modo amichevole di manutenzione e l'intera disposizione fornisce la buona protezione
- I cavi del festone sono sospesi sulle selle del cavo, riparate per cablare i carrelli, correre in una C-pista galvanizzata.
6. dipingere
- protezione contro la corrosione con rimozione della ruggine dalla granigliatura meccanica Sa2.5
- Primo strato dell'epossidico del rivestimento 30 micron
- Secondo strato dell'epossidico del rivestimento 30 micron
- Terzo strato di rivestimento del poliuretano 40 micron
- Spessore medio: circa 100 micron
- Colore: Rosso o arancio secondo i requisiti

Come scegliere:

1. Selezione della gru a cavalletto
Aderisca ai regolamenti pertinenti di GB/T14406-1993 e di GB5905-86 per le gru a cavalletto generali.
In circostanze normali, la capacità di sollevamento è più di meno di 50t, la portata è meno di 35m e non ci sono requisiti speciali di uso, il singolo tipo del fascio principale dovrebbero essere selezionati. Se la larghezza della gamba del cavalletto è richiesta di essere grande, la velocità di lavoro è alta, o i pezzi pesanti e lunghi sono sollevati spesso, la gru a cavalletto della doppio trave dovrebbero essere selezionati.

2. Portata e lunghezza a mensola
La portata della gru a cavalletto è un fattore importante che colpisce la qualità della gru stessa. Nella selezione, la portata dovrebbe essere minimizzata nell'ambito dei locali di riempire gli stati di uso dell'attrezzatura e di rispetto delle norme di serie della portata.

3. Il principio di determinazione dell'interasse
(a) può soddisfare le richieste della stabilità del cavalletto lungo la direzione della pista della gru;
(b) le dimensioni globali delle merci dovrebbero potere passare uniformemente attraverso la struttura d'acciaio piana delle intelaiature di base della gru;
(c) nota che l'interasse B è proporzionale alla portata S. Generalmente, l'interasse B= (1/4-1/6) S.

4. La dimensione di gioco della gru a cavalletto è determinata
Durante il lavoro, ci dovrebbe essere una certa quantità di spazio fra le dimensioni esterne della gru a cavalletto ed il passaggio delle merci e dei veicoli di trasporto nell'iarda da facilitare caricare e scaricare le operazioni. Nel caricare e scaricando all'interno della portata, il veicolo di trasporto generale dovrebbe tenere una distanza di più di 0.7m dalla gamba della porta. Quando lo spalmatore non sta funzionando, ci non dovrebbe essere una distanza di più di 0.5m dal veicolo di trasporto e quando le merci attraversano le gambe della porta, ci dovrebbe essere una distanza di più di 0.5m.
