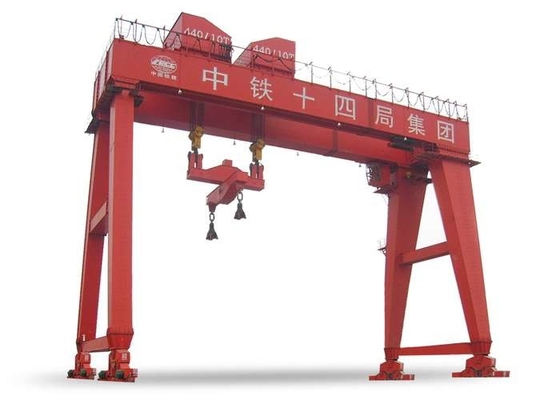

Gru stabile della trave a scatola della gru a cavalletto della trave del doppio di iso A3-A8 GB5905 GB/T14406

Buon cavalletto Crane Strong Bearing Capacity della trave del doppio di stabilità

Descrizione:

La doppia gru a cavalletto principale della trave ha la forte portata, l'ampia luce, la buona stabilità globale e molte varietà, ma la sua propria qualità è più grande di quella di singola gru a cavalletto principale della trave con la stessa capacità di sollevamento ed il costo è inoltre più alto. Secondo la struttura del fascio principale, può essere diviso in due forme: trave a scatola e capriata. Generalmente, una struttura a forma di scatola è usata.

Struttura del fascio principale:

1. Fascio della capriata
La forma strutturale saldata dall'acciaio o dal segnale di angolo presenta i vantaggi di resistenza al vento leggera e buona di basso costo. Tuttavia, dovuto il grande numero di punti di saldatura ed i difetti della capriata stesso, il fascio della capriata inoltre presenta gli svantaggi di grande deviazione, di rigidità bassa, dell'affidabilità relativamente bassa e di frequente ispezione dei punti di saldatura. È adatto a sedi con i requisiti di sicurezza bassi e la piccola capacità di sollevamento.

2. Trave a scatola
Il piatto d'acciaio è saldato in una struttura a forma di scatola, che ha le caratteristiche di alta sicurezza e di alta rigidità. Usato generalmente per grande tonnellaggio e le gru a cavalletto eccellenti di tonnellaggio. La trave a scatola inoltre presenta gli svantaggi di alto costo, di auto-peso pesante e di resistenza al vento carente.

Come scegliere:

1. Selezione della gru a cavalletto
Aderisca ai regolamenti pertinenti di GB/T14406-1993 e di GB5905-86 per le gru a cavalletto generali.
In circostanze normali, la capacità di sollevamento è più di meno di 50t, la portata è meno di 35m e non ci sono requisiti speciali di uso, il singolo tipo del fascio principale dovrebbero essere selezionati. Se la larghezza della gamba del cavalletto è richiesta di essere grande, la velocità di lavoro è alta, o i pezzi pesanti e lunghi sono sollevati spesso, la gru a cavalletto della doppio trave dovrebbero essere selezionati.

2. Portata e lunghezza a mensola
La portata della gru a cavalletto è un fattore importante che colpisce la qualità della gru stessa. Nella selezione, la portata dovrebbe essere minimizzata nell'ambito dei locali di riempire gli stati di uso dell'attrezzatura e di rispetto delle norme di serie della portata.

3. Il principio di determinazione dell'interasse
(a) può soddisfare le richieste della stabilità del cavalletto lungo la direzione della pista della gru;
(b) le dimensioni globali delle merci dovrebbero potere passare uniformemente attraverso la struttura d'acciaio piana delle intelaiature di base della gru;
(c) nota che l'interasse B è proporzionale alla portata S. Generalmente, l'interasse B= (1/4-1/6) S.

4. La dimensione di gioco della gru a cavalletto è determinata
Durante il lavoro, ci dovrebbe essere una certa quantità di spazio fra le dimensioni esterne della gru a cavalletto ed il passaggio delle merci e dei veicoli di trasporto nell'iarda da facilitare caricare e scaricare le operazioni. Nel caricare e scaricando all'interno della portata, il veicolo di trasporto generale dovrebbe tenere una distanza di più di 0.7m dalla gamba della porta. Quando lo spalmatore non sta funzionando, ci non dovrebbe essere una distanza di più di 0.5m dal veicolo di trasporto e quando le merci attraversano le gambe della porta, ci dovrebbe essere una distanza di più di 0.5m.

Applicazione:

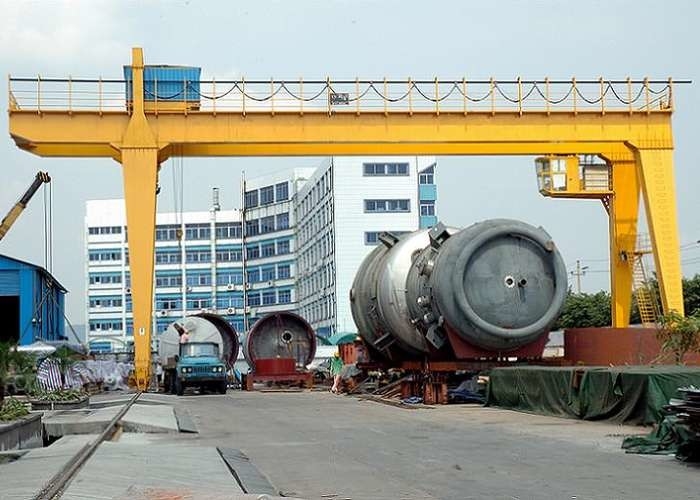

La doppia gru a cavalletto della trave pricipalmente è utilizzata nell'acciaio, Forest Products, intermodale, biomassa/pallina, magazzino concreto, stazione di ferrovia, iarda e cantiere navale di riserva e molte altre industrie.
