Tipo ponte mobile elettrico Crane Single Girder Pendant Control della capriata della gru

Singolo tipo a controllo di linea gru elettrica della capriata del pendente del fascio o della trave del ponte mobile della gru

Descrizione:

La gru a cavalletto è una gru ponte tipa in cui il ponte è sostenuto sulla pista a terra tramite le intelaiature di base della gru da entrambi i lati. In struttura, consiste del cavalletto, del carretto che eseguono il meccanismo, del carrello di sollevamento e delle parti elettriche. Alcune gru a cavalletto hanno soltanto intelaiature di base della gru da un lato e l'altro lato è sostenuto sulla costruzione o sul cavalletto della fabbrica, che sono chiamati una gru del semi-cavalletto. La struttura superiore del ponte della gru a cavalletto (fascio principale compreso e fascio dell'estremità), delle intelaiature di base della gru, dei fasci più bassi e di altre parti. Per ampliare la gamma di lavoro della gru, la trave principale può estendere oltre le intelaiature di base della gru fino una o entrambi i lati per formare una trave a mensola. Un carrello di sollevamento con un fiocco può anche essere utilizzato per ampliare il raggio d'azione della gru con il passo e la rotazione del fiocco.

Caratteristica tecnica:

Come scegliere:

1. Selezione della gru a cavalletto
Aderisca ai regolamenti pertinenti di GB/T14406-1993 e di GB5905-86 per le gru a cavalletto generali.
In circostanze normali, la capacità di sollevamento è più di meno di 50t, la portata è meno di 35m e non ci sono requisiti speciali di uso, il singolo tipo del fascio principale dovrebbero essere selezionati. Se la larghezza della gamba del cavalletto è richiesta di essere grande, la velocità di lavoro è alta, o i pezzi pesanti e lunghi sono sollevati spesso, la gru a cavalletto della doppio trave dovrebbero essere selezionati.

2. Portata e lunghezza a mensola
La portata della gru a cavalletto è un fattore importante che colpisce la qualità della gru stessa. Nella selezione, la portata dovrebbe essere minimizzata nell'ambito dei locali di riempire gli stati di uso dell'attrezzatura e di rispetto delle norme di serie della portata.

3. Il principio di determinazione dell'interasse
(a) può soddisfare le richieste della stabilità del cavalletto lungo la direzione della pista della gru;
(b) le dimensioni globali delle merci dovrebbero potere passare uniformemente attraverso la struttura d'acciaio piana delle intelaiature di base della gru;
(c) nota che l'interasse B è proporzionale alla portata S. Generalmente, l'interasse B= (1/4-1/6) S.

4. la dimensione di gioco della gru a cavalletto è determinata
Durante il lavoro, ci dovrebbe essere una certa quantità di spazio fra le dimensioni esterne della gru a cavalletto ed il passaggio delle merci e dei veicoli di trasporto nell'iarda da facilitare caricare e scaricare le operazioni. Nel caricare e scaricando all'interno della portata, il veicolo di trasporto generale dovrebbe tenere una distanza di più di 0.7m dalla gamba della porta. Quando lo spalmatore non sta funzionando, ci non dovrebbe essere una distanza di più di 0.5m dal veicolo di trasporto e quando le merci attraversano le gambe della porta, ci dovrebbe essere una distanza di più di 0.5m.

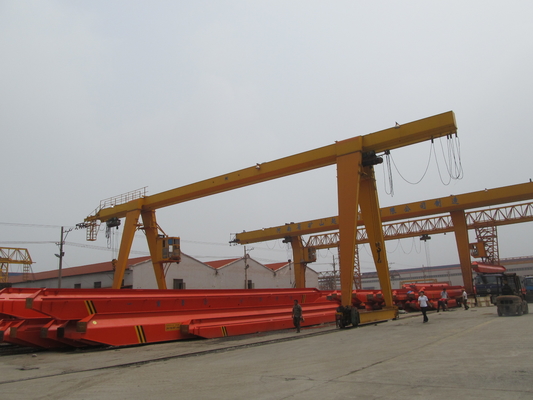

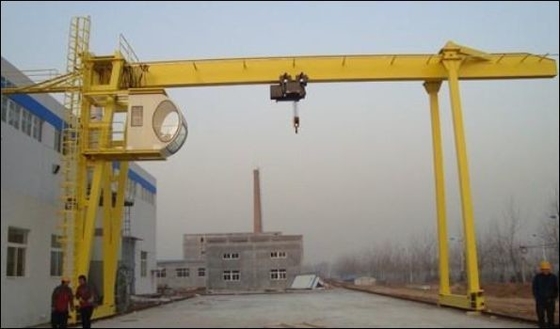

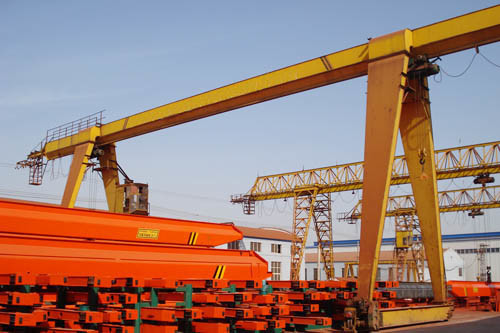

Crane Photos:
