| Luogo di origine: | La Cina |
| Marca: | SANTO |
| Certificazione: | ISO, CE |
| Numero di modello: | MH, BMH, MHL, MDG |
| Quantità di ordine minimo: | 1set |
|---|---|
| Prezzo: | USD2000-10000/set |
| Imballaggi particolari: | Parti elettriche ed altre imballate dalle travi di acciaio del cassa del compensato di alta qualità, |
| Tempi di consegna: | 15-30 giorni lavorativi |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 5000set/year |
| Circostanza: | Nuovo | Garanzia: | 12 mesi |
|---|---|---|---|
| Portata: | 7.5-35m | Servizio di assistenza al cliente fornito: | Ingegneri disponibili assistere macchinario oltremare, servizio online di manutenzione sul campo sup |
| Caratteristica: | gru a cavalletto | Altezza di elevazione massima: | 6m~30m |
| Momento di sollevamento stimato: | Differente | Carico di sollevamento di massimo: | 1-20t, di massima elevazione a 32t |
| nome di prodotto: | Gru a terra del cavalletto mobile | Applicazione: | officina, magazzino, piante, fabbrica, magazzino ecc |
| Metodo di controllo: | Telecomando senza fili, controllo a terra, controllo del pendente | Capacità di carico stimata: | 1-20t |
| Colore: | Giallo, rosso, o come requirments | alimentazione: | 3 fase 380V 50hz o essere personalizzato |
| Alimentazione elettrica: | 220V~480V 50/60Hz | Caratteristica della gru: | Gru a ponte azionata facile della trave, gru a ponte della singola trave, gru della fine nastro, gru |
| TIPO: | Singola gru a ponte della trave della gru, gru a ponte della singola trave, una gru a ponte da 10 to | Meccanismo di sollevamento: | Gru elettrica |
| Velocità di sollevamento: | 0~8m/min | Parti elettriche principali: | Chint, o come requirments Siemens, Schneider |
| Evidenziare: | Singolo cavalletto Crane Rail della trave,Singola gru a cavalletto della trave 10Ton,Gru all'aperto della gru di MH |
||
Singolo cavalletto Crane Rail Outdoor Hoist Crane 10 Ton Price della trave di MH
Descrizione:

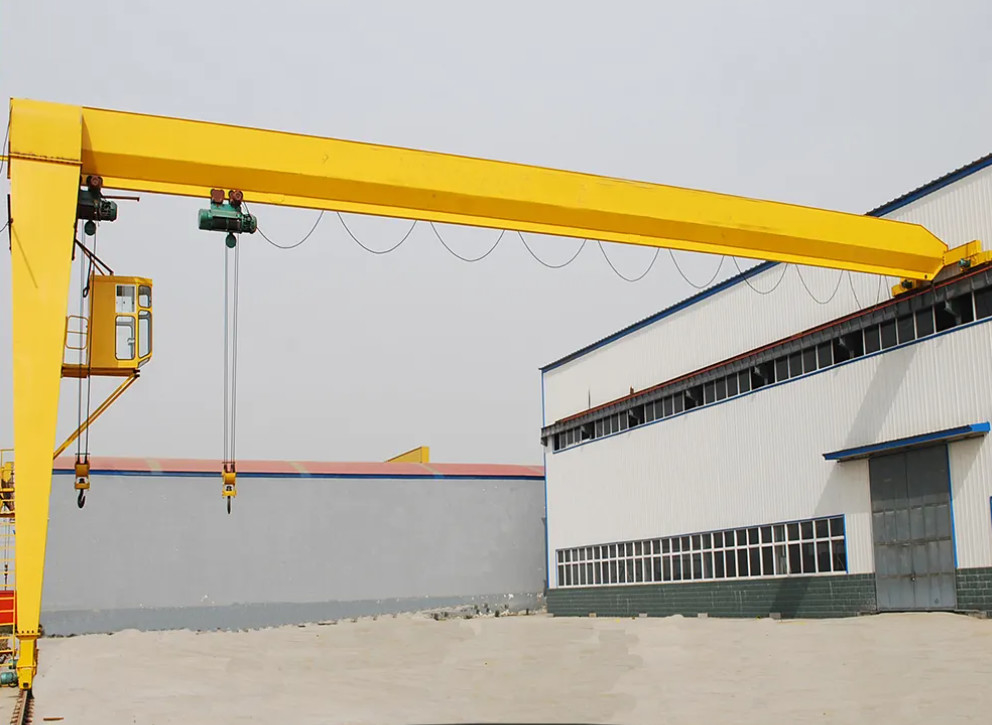

La gru a cavalletto è una gru ponte tipa in cui il ponte è sostenuto sulla pista a terra dalle intelaiature di base della gru da entrambi i lati. Strutturalmente, consiste di un cavalletto, di un carretto che eseguono il meccanismo, di un carrello di sollevamento e delle parti elettriche. Alcune gru a cavalletto hanno soltanto intelaiature di base della gru da un lato e l'altro lato è sostenuto sull'officina o sul cavalletto, che sono chiamati una gru del semi-cavalletto. La struttura superiore del ponte della gru a cavalletto (fascio principale compreso ed il fascio dell'estremità), le intelaiature di base della gru, il fascio più basso ed altre parti sono composti. Per ampliare la gamma di lavoro della gru, il fascio principale può estendere oltre le intelaiature di base della gru fino una o entrambi i lati per formare una trave a mensola. Un carrello di sollevamento con un fiocco può anche essere utilizzato per ampliare il raggio d'azione della gru con il passo e la rotazione del fiocco.
Le parti dettagliano di singola gru a cavalletto della trave:
1. Meccanismo di sollevamento
- Gru elettrica della singola trave
- MDG L tipo: Gru montata laterale con il granchio
2. carrello ferroviario condotto e fascio al suolo dell'estremità
- Ruota flangiata forgiata
- Fascio a forma di scatola saldato rigido
- disposizione compatta
3. Grider principale e gambe
- La trave principale e 4 gambe sono a forma di scatola saldato
- Materiale: acciaio al carbonio con alta qualità di Q235B o di Q355B
- La trave principale è collegata dai bulloni di forza.
- Giunto della saldatura provato dal raggio di X o dall'esame ultrasonico;
- Deflection≤1/800 progettato della portata
4. controllo
- Controllo della cabina
- Controllo del pendente
- Controllo senza fili
5. parti elettriche
- Alimentazione elettrica del conduttore
- Tutto il moto della gru è indipendente e può essere funzionato simultaneamente.
- Grado IP55 di protezione
- Le componenti sono posizionate in un modo amichevole di manutenzione e l'intera disposizione fornisce la buona protezione
- I cavi del festone sono sospesi sulle selle del cavo, riparate per cablare i carrelli, correre in una C-pista galvanizzata.
6. dipingere
- protezione contro la corrosione con rimozione della ruggine dalla granigliatura meccanica Sa2.5
- Primo strato dell'epossidico del rivestimento 30 micron
- Secondo strato dell'epossidico del rivestimento 30 micron
- Terzo strato di rivestimento del poliuretano 40 micron
- Spessore medio: circa 100 micron
- Colore: Rosso o arancio secondo i requisiti
Caratteristica tecnica:
| Capacità | tonnellata | 3 | 5 | 10 | 16 | 20 | ||
| Portata | m. | 7, 10, 16,20,24,30, 35, 40 secondo il requisito | ||||||
| Metodo di operazione | Linea pendente con la ripresa esterna di /Cabin/ del pulsante | |||||||
| Velocità | Sollevamento | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Viaggio dell'incrocio | 20 | 20 | 20 | 20 | 20 | |||
| Lungamente viaggiando | Terra | 20 | 20 | 20 | 20 | 20 | ||
| Cabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motore | Sollevamento | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Viaggio dell'incrocio | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Lungamente viaggiando | Terra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabina |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Gru elettrica | Modello | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altezza di elevazione | m. | 6,9,12,18,24,30 | ||||||
| Dovere di lavoro | A3 | |||||||
| Alimentazione elettrica | CA di 380V 50HZ 3phase (secondo la vostra richiesta) | |||||||
Caratteristiche di sicurezza:
Dispositivo di protezione di sovraccarico del peso, amplificatore superiore dei materiali del poliuretano del cuscinetto di molto tempo, commutatore di limite di viaggio della gru, funzione più bassa di protezione di tensione, sistema dell'arresto di emergenza, sistema di protezione corrente di sovraccarico ecc!
Applicazione:
Le singole specifiche della gru a cavalletto della trave di vendita calda ampiamente si applicano per fare il carico e lo scarico del lavoro in all'aperto. Tale
come le azione materiali area, la pianta del cemento, l'industria del granito, l'industria dell'edilizia ed organizzazione dell'industria ecc.

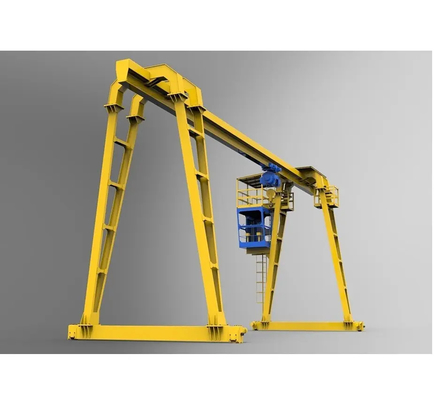

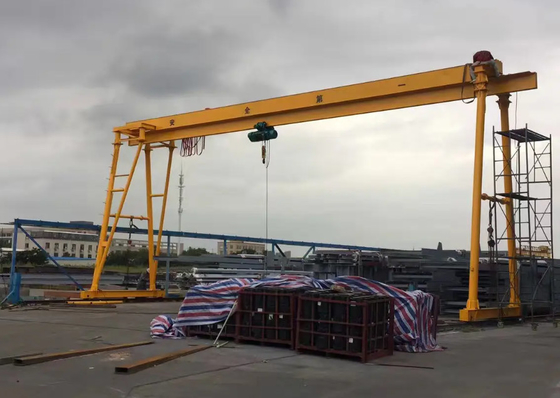

Crane Photos:
